電氣動PLC控制實訓裝置,雙面氣動實訓設備

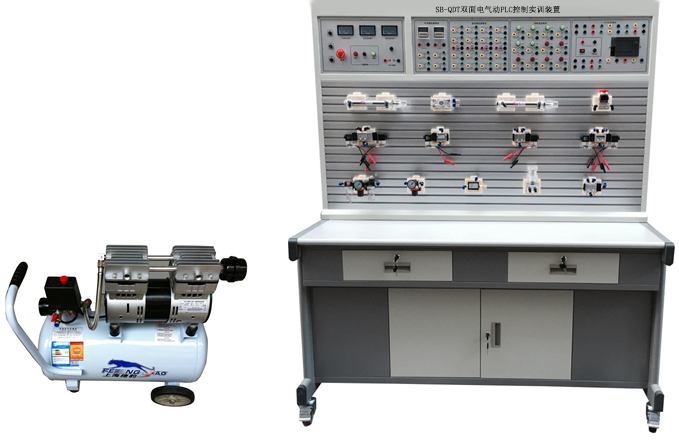

SB-QDT雙面電氣動PLC控制實訓裝置

一、概述

雙面電氣動與PLC控制實訓裝置是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求，我公司氣動與PLC控制實訓設備的優點，采用了開放型綜合實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術以PLC控制的理想的綜合性實訓設備。實訓可以讓學生直觀、感性地對比、了解氣、電、手動各自具有的特點、特色、及優缺點等。

氣動實訓元件均為工業型元件。掌握幾十種基本實訓回路的工作過程及原理。實訓回路組裝快捷、方便。簡單實用。

二、實驗臺組成

氣動實訓系統采用"二合一"雙面結構，即一張實訓桌可供兩組四位學生分別進行氣動實訓，也可以雙面同時進行氣動綜合實訓，優化共享資源，提高產品的性能價格比。整體結構簡單，實用性強。

該實訓臺為鐵質雙層亞光密紋噴塑結構。美觀大方，堅固耐用，操作方便�；九渲脼椋簹鈩訉嵱�(xùn)元件2套；氣動實訓PLC控制模塊2套；繼電器模塊2套；按鈕控制模塊2套；時間繼電器模塊2套，無油低噪音空壓機1臺，（計算機根據學校要求另行配置）

三、主要技術參數

1、輸入電源：380V 允差±l0%，50Hz；

2、裝置容量：≤2kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×1000mm×1750mm

6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量30L；額定輸出氣壓0.7Mpa

7、電器控制單元：

（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制氣泵是否通電。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。

（2）PLC主機模塊：主機選用西門子S7-200SMART SR20主機，12路開關量輸入，8路繼電輸出。

（3）配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，時間繼電器模塊，氣動元件獨立模塊等。

四、主要特點

1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。

3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。

4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。

5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。

6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。

序號	名稱	型號	數量	單位
1	實訓桌		1	張
2	實訓臺		1	臺
3	導線架		1	個
4	PLC主機模塊	S7-200SMART SR20	2	塊
5	電源模塊		2	塊
6	繼電器控制模塊		2	塊
7	控制按鈕模塊		2	塊
8	時間繼電器模塊		2	塊
9	靜音無油空氣壓縮機		1	臺
10	單作用缸	QGX25ⅹ100	2	只
11	雙作用缸	QGX25ⅹ100	4	只
12	旋轉氣缸		2	只
13	三聯件	AC2000	2	只
14	減壓閥（帶壓力表）	AR2000	2	只
15	手動換向閥（二位五通）	H210—08	4	只
16	手動換向閥（三位五通）		2	只
17	單電磁換向閥（二位三通）常開	3V210-8	2	只
18	單電磁換向閥（二位三通）常閉	3V210-8	2	只
19	單電磁換向閥（二位五通）	4V210-8	4	只
20	雙電磁換向閥（二位五通）	4V220-8	2	只
21	雙電磁換向閥（三位五通中封式）	4V230-8	2	只
22	雙電磁換向閥（三位五通中壓式）	4V230-8	2	只
23	雙電磁換向閥（三位五通中排式）	4V230-8	2	只
24	單氣換向閥（二位三通）	3A210—08	2	只
25	雙氣換向閥（二位三通）	3A220—08	4	只
26	單氣換向閥（二位五通）	4A220—08	4	只
27	雙氣換向閥（三位五通）	4A230—08	2	只
28	蘑菇頭按鈕閥		2	只
29	行程閥（二位二通）		2	只
30	行程閥（二位三通）		2	只
31	旋鈕閥（二位三通）		2	只
32	延時閥常閉式		2	只
33	延時閥常開式		2	只
34	順序閥		2	只
35	雙壓閥（與門閥）		2	只
36	或門型梭閥	KV—08	4	只
37	快速排氣閥	QE—02	4	只
38	單向節流閥	ASC-08	2	只
39	單向閥	1/4	4	只
40	磁性開關		8	只
41	光電式傳感器		2	只
42	電容式傳感器		2	只
43	電感式傳感器		2	只
44	三通（T型三通）	Ø 6	8	只
45	三通（Y型減徑三通）	Ø 8—Ø 6	1	只
46	四通	Ø 6	8	只
47	氣管	PU6ⅹ4	50	米
48	編程電纜（適配器）	西門子	2	條
49	實驗導線		2	包
50	工具箱		1	套
51	氣動實訓說明書		2	冊
52	PLC編程軟件、程序軟件	光盤	1	盤
