2022年7月24日

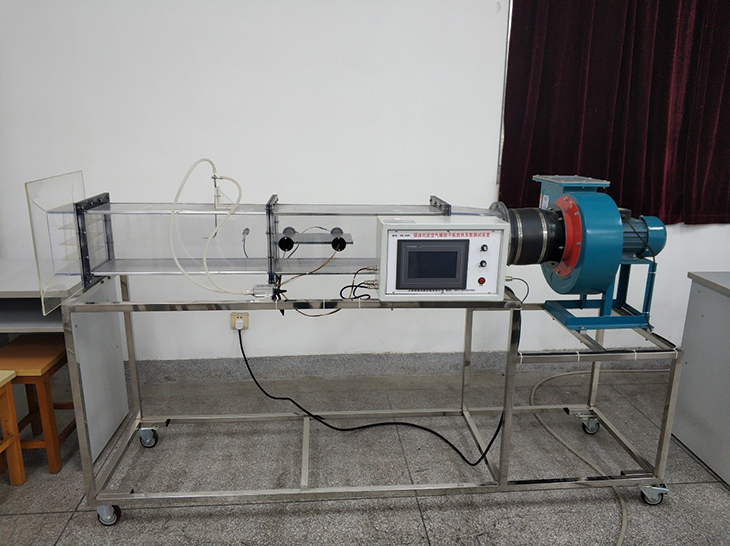

SB-569R強迫對流空氣橫掠平板放熱系數測試裝置
一、技術特點：
(1)測定空氣橫向流過平板壁面的平均溫度，平板內電加熱器的電流、電壓，平板壁面周圍空氣溫度。
(2)測定空氣橫向流過平板強迫對流放熱系數，根據對強迫對流放熱的相似分析，將實驗數據整理出準則方程式。
二、技術參數：
(1)電鍍紫銅平板試件規格：δ=0.1
mm，長度280mm，寬度190 mm，表面黑度
ε=0.2，導熱系數λ=15 (W/m℃)；
(2)電鍍紫銅平板電加熱器電源：AC220V，額定電流5A，電加熱功率：≤500W；
數顯電壓表：AC220V，精度0.2級；
數顯電流表：量程5A，精度0.2級。
(3)電鍍紫銅平板溫度測試傳感器：采用進口DS18B20；
(4)溫度測量：-55～+127℃，精度：±0.2FS；
(5)空氣差壓傳感器：量程1000Pa，精度0.25級；
(6)多翼式低噪音風機：全壓450～350Pa，風量1300～3300m3/h，轉速1450r/min，功率750W，電壓220V；
(7)測試裝置規格：2000mm×550mm×1200mm。
（8）實驗風道采用透明有機玻璃材質，分為風口段，實驗段測試段等，彼此之間采用法蘭螺母連接。
（9）嵌入式一體化觸摸屏，MCGS嵌入式組態軟件，具備強大的圖像顯示和數據處理功能。所有數據由7寸嵌入式一體化觸摸屏同屏顯示，便于觀察每個數據的即時變化
三、主要配置：
配備一塊電鍍紫銅平板試件，管內設置電加熱器；電鍍紫銅平板試件裝6～8支測溫傳感器，以測定其表面平均溫度，測溫傳感器采用進口DS18B20；電加熱器配備電子集成固體調壓模塊無機調節。測試儀表箱設有數顯交流電壓表，數顯交流電流表；空氣溫度傳感器、差壓傳感器、畢托管，多翼式低噪音風機，調節風門，組合式有機玻璃風洞，有機玻璃實驗管段，掠過平板風速由畢托管配差壓傳感器測量，所有測試數據由7寸觸摸屏同屏顯示
，單獨配置的溫度控制儀等，不銹鋼實驗臺架，可移動鎖定。
|
