熱工儀表及控制實訓裝置,熱工儀表實訓設備

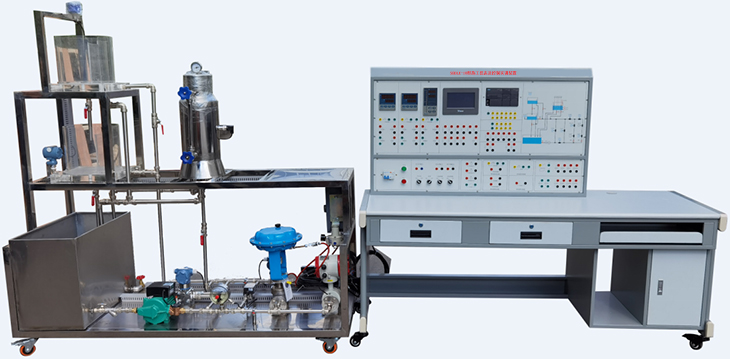

SBDLX-10型熱工儀表及控制實訓裝置

一、產品概述

熱工儀表及控制實訓考核設備按照勞動和社會保障部職業/工種資格（標準）《熱工儀表及控制裝置安裝工》、《熱工儀表及控制裝置試驗工》、《熱工儀表及控制裝置檢修工》實訓考核要求而設計的，能夠進行多種技能訓練，主要完成敏感元件和取源部件的安裝、儀表管路的安裝、電氣導線的敷設、儀表和設備的安裝。既適用于職業院校相關專業人員的崗位技能培訓，也能作為各級部門技能培訓和職業技能鑒定中心相關工種的鑒定考核設備。

二、產品特點

1.真實性：采用電廠的裝置元件,適合本專業崗位培訓

2.網孔板設計：采用網孔板的結構，可自行設計布線系統，進行設備的安裝、接線等實訓操作

三、技術性能

1.輸入電源：三相四線～380V±10% 50Hz

2.工作環境：溫度-10℃～+50℃，相對濕度＜85%（25℃），海拔＜4000m

3.裝置容量：＜3kVA

4.外形尺寸：控制平臺：1800mm×630mm×1773mm；對象系統：1600mm×750mm×1540mm

四、系統組成

系統對象包含有：不銹鋼蓄水箱,有機玻璃圓筒型水箱,電阻爐,電動執行機構,氣動執行機構,空氣壓縮機,閥門及管道。

序號	數量	參數	數量
1	控制臺	1600mm×750mm×1540mm	1套
2	臺控制對象	1800mm×630mm×1773mm	1套
3	水泵	220V/370W，不銹鋼	1套
4	水箱	不銹鋼	1套
5	有機水箱	220V/1500W不銹鋼	2套
6	鍋爐		1套
7	液位傳感器	4-20MA/24V/DN15	1套
8	壓力傳感器	4-20MA/24V/DN15	1套
9	流量計	4-20MA/24V/DN15	1套
10	氣動調節閥	4-20MA/24V/DN15行程30MM，400KP	1套
11	動圈儀表	3000KP	1套
12	鍋爐水位計	40MM DN15	1套
13	電容式差壓變送器	4-20MA/24V/DN15	1套
14	多功能表	4-20MA/24V通信485控制輸出4-20MA/	1套
15	變頻器	4K	1套
16	PLC控制器	FX3U	1套
17	PLC運行軟件		1套
18	觸摸屏	7寸	1套
19	溫度開關	80度	1套
20	壓差開關	1PM	1套
21	熱電偶	-250-500	1套
22	PT100	-250-500	1套
23	各中閥門		1套
24	管道	不銹鋼	1套
25	空壓機	0.8MP/220V	1臺
26	其它儀表
