SB-R322熱網水力工況實驗裝置
一、主要用途:
熱網水力工況實驗裝置屬于理工科(如水利、環境工程等專業)的教學設備。
熱網水力工況實驗裝置主要用于高;蚵殬I(yè)院校的流體力學課程實驗,可開展如管路阻力測定、流量測量、流體流動狀態(層流、湍流)觀察等實驗,幫助學生直觀理解流體力學的基本原理,如伯努利方程、雷諾實驗等相關知識。
模擬熱水網站,進行多種水利工況模擬變化實驗,了解熱網水壓圖的變化情況。
二、技術參數:
1、外形尺寸:2600×400×2400mm
2、工作電壓:220V 功率:200W
3、管路及閥門:采用優質ABS工程塑料,整個系統無腐蝕。
4、水泵:揚 程4M 功 率200W 頻 率50Hz/60Hz 流 量>5580L/H
5、流量計:5套 量程16-160L/h
三、主要配置:

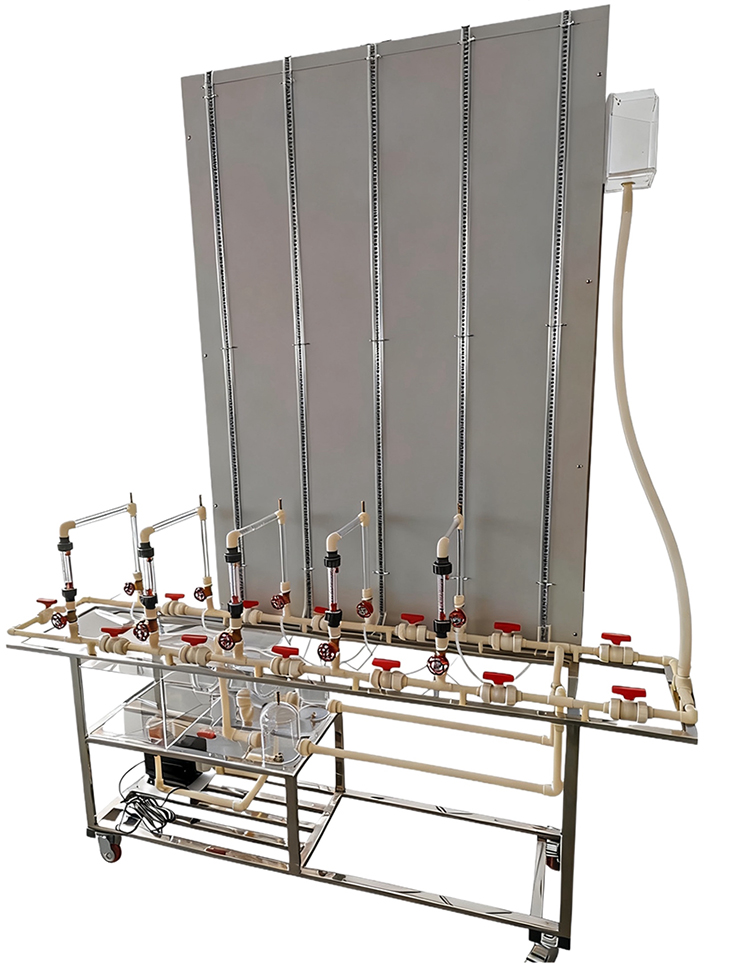

不銹鋼實驗臺架、下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成,用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝在一塊垂直木版上的12根玻璃管,玻璃管的頂端與大氣相通,玻璃管下端用膠管與網路分支點相接,用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭(水壓曲線高度)。每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。
